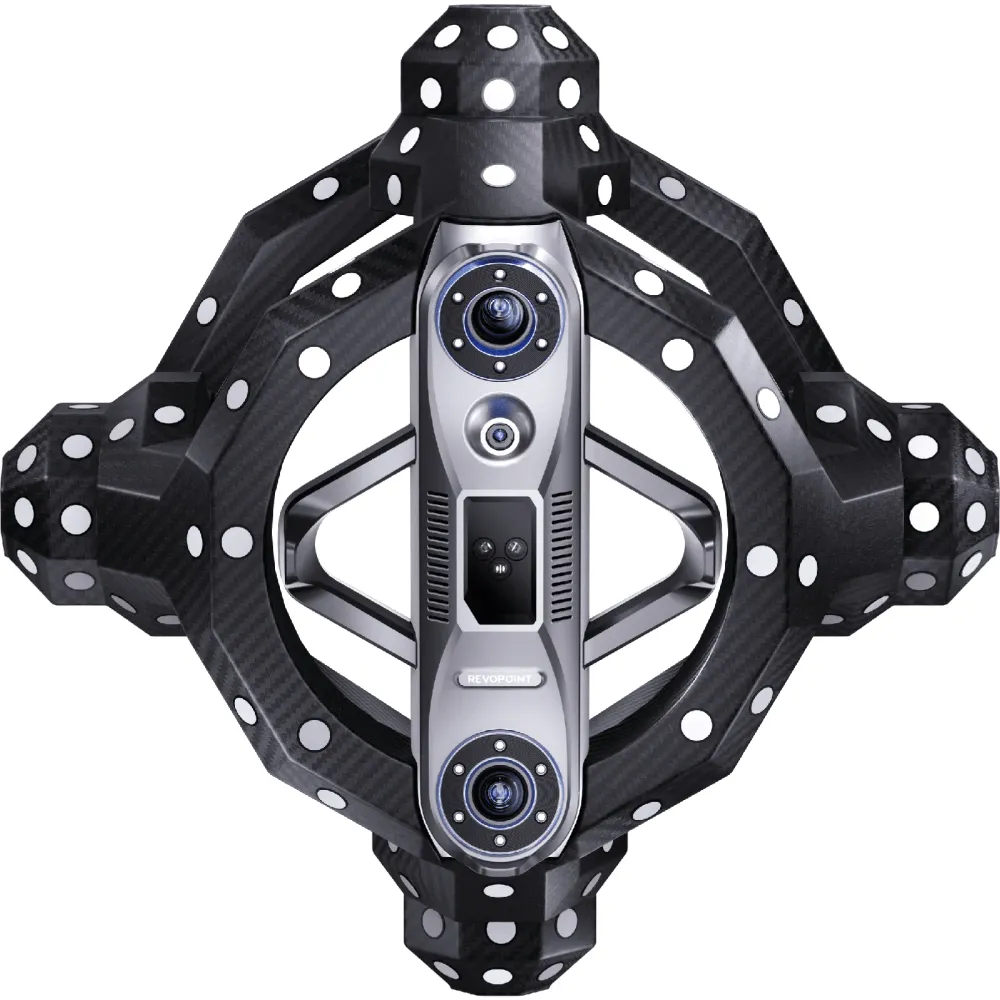

Revopoint Trackit – Marker nélküli ipari szintű 3D szkenner
A Revopoint Trackit egy nagy pontosságú, marker nélküli 3D szkenner, amely optikai követést és kék lézertechnológiát ötvöz. Automatikus gimbal kalibrációval, két szkennelési móddal és nagy követési tartománnyal professzionális méréseket tesz lehetővé kis alkatrészektől egészen komplett járművekig.
Marker nélküli precizitás nagy és kis tárgyakhoz

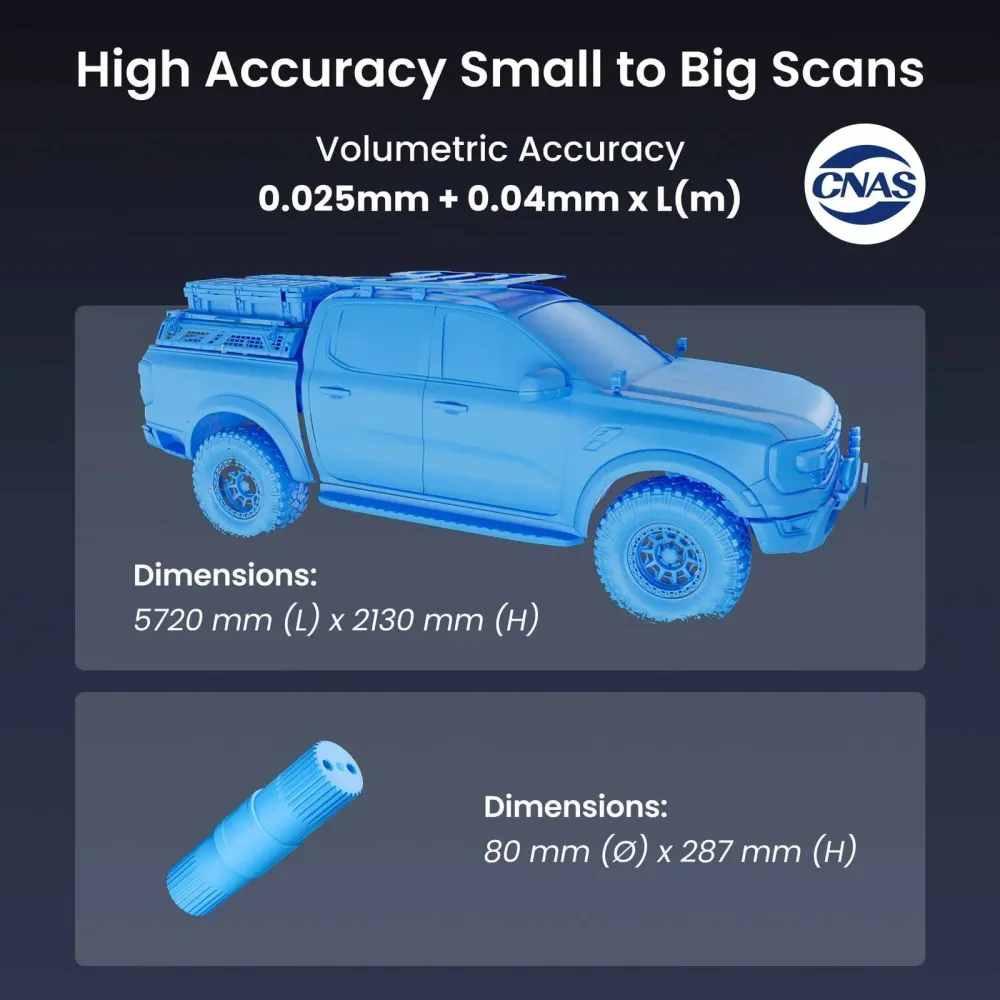

A kétkamerás optikai követőrendszer folyamatosan rögzíti a szkenner helyzetét, és rendkívül pontos szkennelést tesz lehetővé – marker, spray vagy kézi beállítás nélkül. 0,025 mm + 0,04 mm × L(m) térfogati pontossággal a Trackit tökéletes minőségellenőrzéshez, reverz mérnöki munkához vagy prototípus-készítéshez.
Két lézerrendszer minden geometriához
A 30-vonalas keresztlézer hatékonyan szkenneli a nagy területeket, és megbízhatóan érzékeli a sötét vagy tükröződő anyagokat is.
A szűk résekhez, furatokhoz és összetett geometriákhoz a Single-Line lézer maximális részletességet biztosít.
Stabil, könnyű és nagy szkennelési területekre tervezett

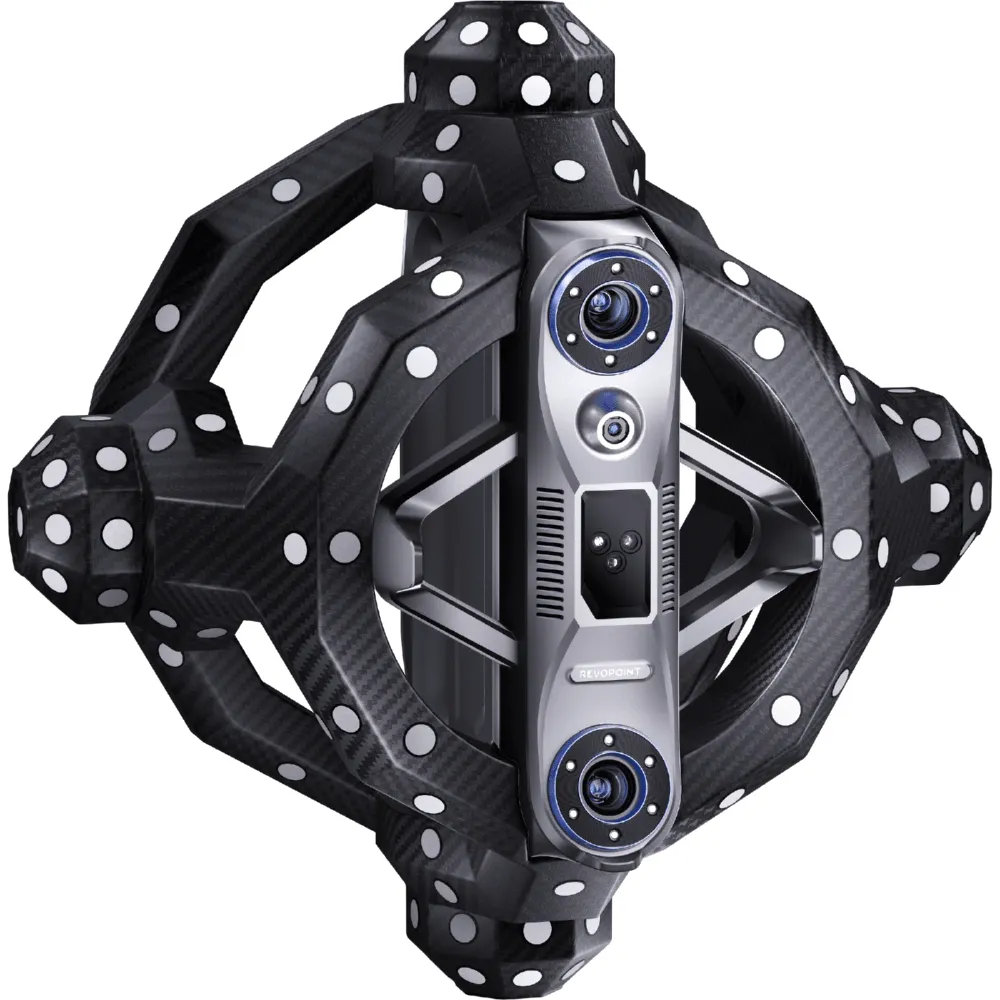

A könnyű karbonvázas keret nagy merevséget és pontos eredményeket biztosít még hosszú használat esetén is.
A tracker akár 11 m³ követési térfogatot fed le – ideális 10 mm-től 6 m-ig terjedő alkatrészekhez, beleértve gépeket, bútorokat, járműalkatrészeket vagy komplett autókat.
Hatékony munkafolyamatok automatikus kalibrációval
Az automatikus kéttengelyes gimbal körülbelül 50%-kal csökkenti a beállítási időt. Nagyobb tárgyak „Leapfrogging” módszerrel szegmensenként szkennelhetők, a követőrendszerben pedig zökkenőmentesen egyesíthetők.
Szoftver & CAD integráció
A Revo szoftver élő előnézetet, automatikus háló összeolvasztást, szerkesztést és exportálást kínál PLY, OBJ, STL, FBX, 3MF, GLTF és további formátumokba.
Professzionális alkalmazásokhoz a Revo Measure (mérési és QC eszközök) és a Revo Design (Scan-to-CAD) integrálható a munkafolyamatba.
Műszaki adatok (kivonat)
Szkenner
-
Egyedi keret pontosság: 0,02 mm
-
Összefűzött ponttávolság: 0,05 mm
-
Szkennelési sebesség: 1.500.000 pont/s
-
Lézer: 30 keresztvonal + 1 egyedi kék lézer
-
Munkatávolság: 200–400 mm
-
Egyedi felvétel: akár 320 × 215 mm
-
Súly: 1,2 kg

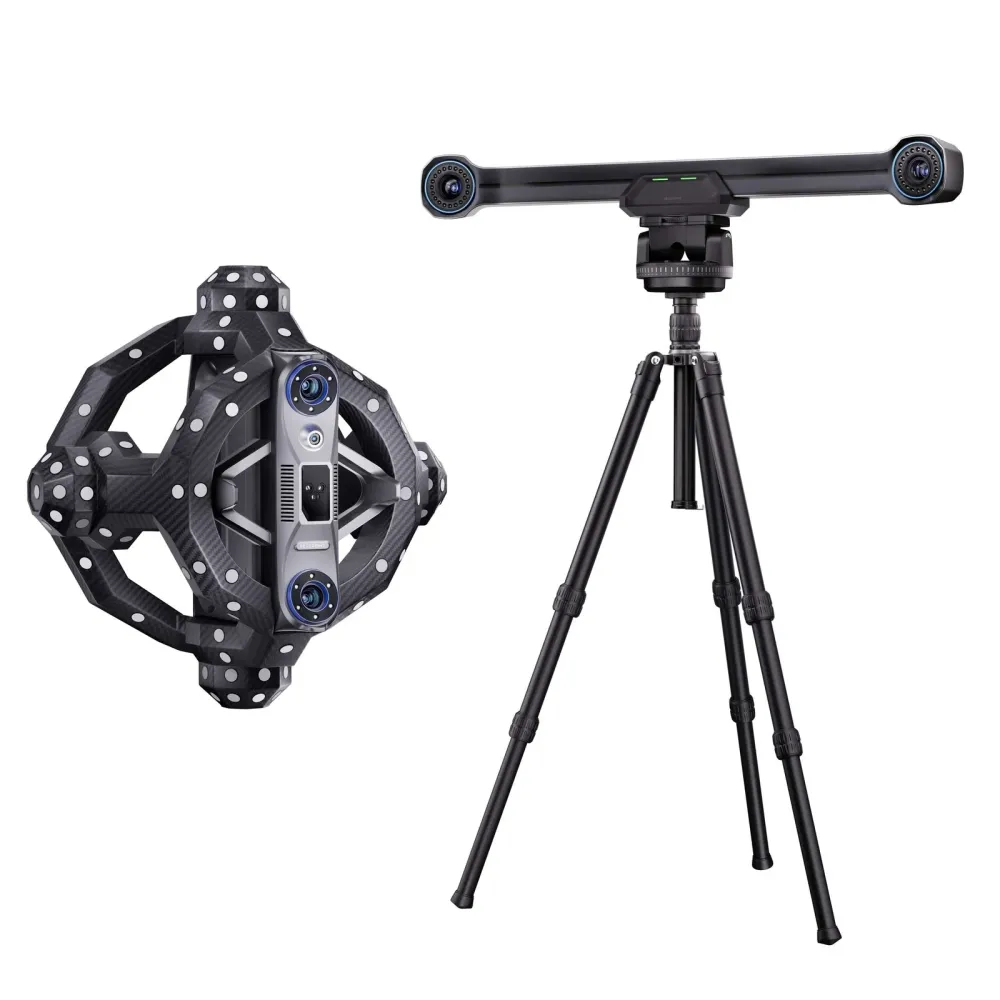

Követő állomás
-
Térfogati pontosság: 0,02 mm + 0,04 mm × L(m)
-
Követési térfogat: 11 m³
-
Munkatávolság: 1500–4000 mm
-
Súly: 2,0 kg
-
Automatikus gimbal kalibráció
Kompatibilitás & formátumok
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Windows & macOS kompatibilis
